ACCESSORI NICOTRA GEBHARDT · SERIE RDPCommutatore, potenziometro e cavi RDP
Commutatore stella/triangolo, potenziometro 0–10 V e cavi per il driver della serie RDP.
Per la serie RDP Nicotra Gebhardt fornisce i componenti di comando: il commutatore stella/triangolo per scegliere il collegamento del motore, il potenziometro che genera il segnale 0–10 V per regolare la velocità e i cavi precablati con connettore per collegare il driver.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.

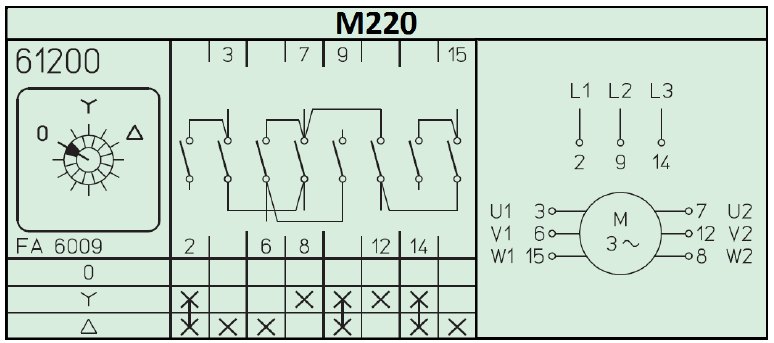

- Commutatore: collegare il motore secondo lo schema stella/triangolo riportato qui sotto.
- Potenziometro: collegarlo all’ingresso 0–10 V del dispositivo da comandare e regolare la tensione minima.

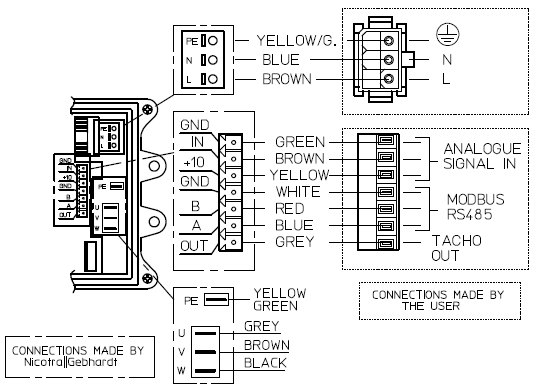

- Cavi: innestare i connettori sul driver 1431A5 e collegare i conduttori lato utente come da schema.
Foto
Tocca una foto per ingrandirla.
Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Codice | Descrizione | Note |
|---|---|---|
| K43131 | COMMUTAT Y/Δ M220-61200-176M1 | Commutatore stella/triangolo |
| K43138 | REG REGPOT 99200036 | Potenziometro, 82 × 82 × 38 mm |

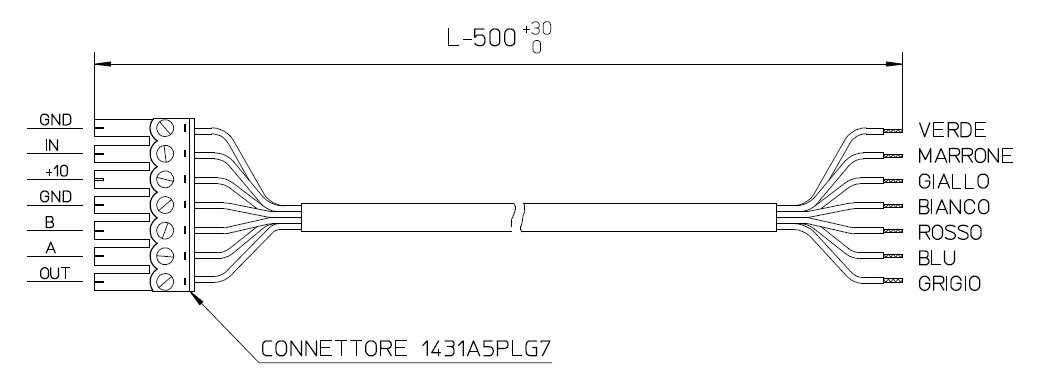

| S27C98 | CAVO SEGNALE C/CONN DDMP L-500 | Cavo segnale con connettore, 500 mm |

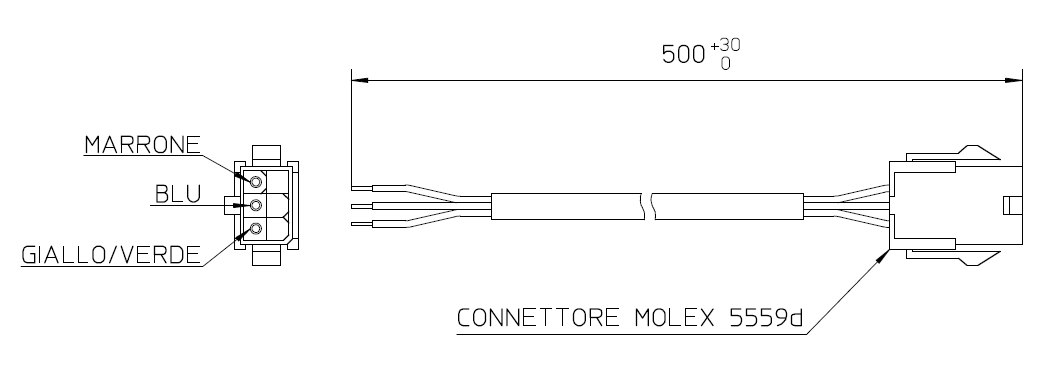

| S27C99 | GR CAVETTI+CONNET.L-500 | Gruppo cavetti con connettore, 500 mm |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.
