ACCESSORI NICOTRA GEBHARDT · SERIE ADH-E, RDH-E, RDA-ECuffia di protezione per estremità albero
Protezione per la sporgenza dell’albero, da fissare sulla griglia di aspirazione.
Sui ventilatori con trasmissione l’estremità dell’albero sporge dal lato aspirazione: la cuffia la copre ed evita il contatto con le parti rotanti. Si fissa direttamente sulla griglia di protezione ed esiste in due versioni, in plastica o in filo d’acciaio, a seconda della taglia.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.
- Taglie 160–630: agganciare la cuffia alla griglia RE72… con le linguette a scatto della base.
- Avvitarla agli inserti filettati M4 della griglia.
- Taglie 710–1000: avvitare la cuffia agli inserti M5 delle griglie RE72…; con le griglie R450… imbullonarla con vite e dado.

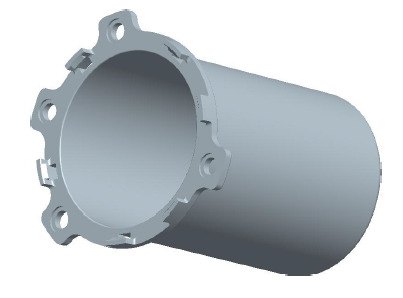

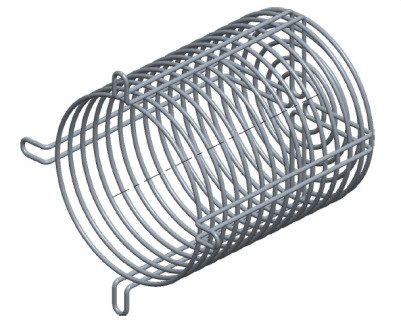

Foto
Tocca una foto per ingrandirla.

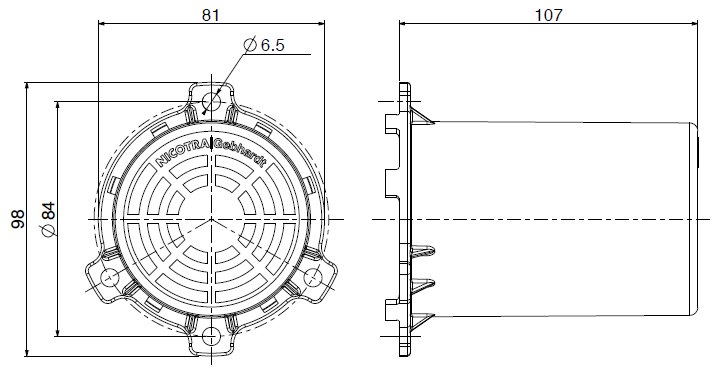

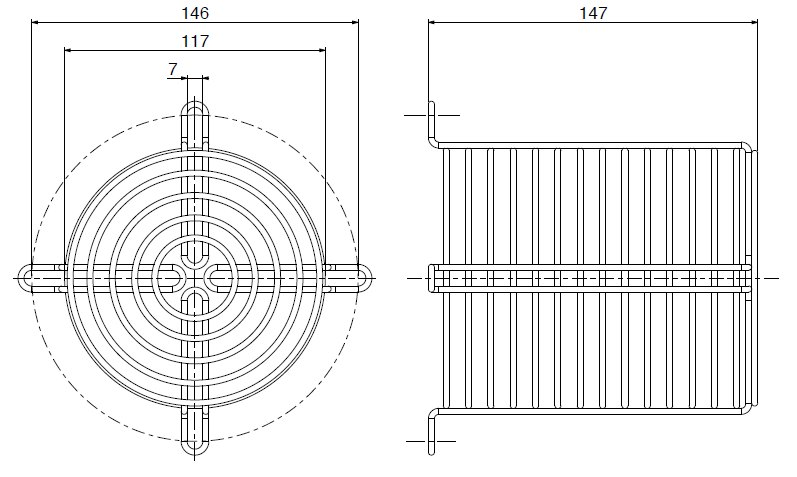

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Codice | Descrizione | Taglie | Materiale |
|---|---|---|---|
| 689189 | KIT PROT ALB AD/RD 160-630 | 160 – 630 | Plastica PA6 + 30% FV |
| 689190 | KIT PROT ALB AD/RD 710-1000 | 710 – 1000 | Filo d’acciaio zincato |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.
Ti serve cuffia di protezione per estremità albero?
Indicaci serie e taglia del ventilatore (la trovi sulla targhetta, es. RDH-E 400): ti confermiamo codice, disponibilità e prezzo.
