ACCESSORI NICOTRA GEBHARDT · SERIE ADH-E, RDH-E, RDA-EGriglie di protezione per aspirazione
Griglie in acciaio zincato da avvitare sulla fiancata, attorno al boccaglio di aspirazione.
La griglia di protezione chiude l’aspirazione del ventilatore e impedisce il contatto con la girante in movimento: è indispensabile quando il ventilatore aspira libero e non da un canale. Il codice dipende da taglia ed esecuzione del ventilatore (E0/L, E2/R, E4/K, E6/K1, E7/K2).
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.
- Appoggiare la griglia sulla fiancata, centrata sul boccaglio.
- Avvitarla utilizzando i fori previsti attorno al boccaglio.
- Con le griglie R450… verificare che non tocchino raggere o cuscinetti: se serve, inserire spessori tra griglia e boccaglio.

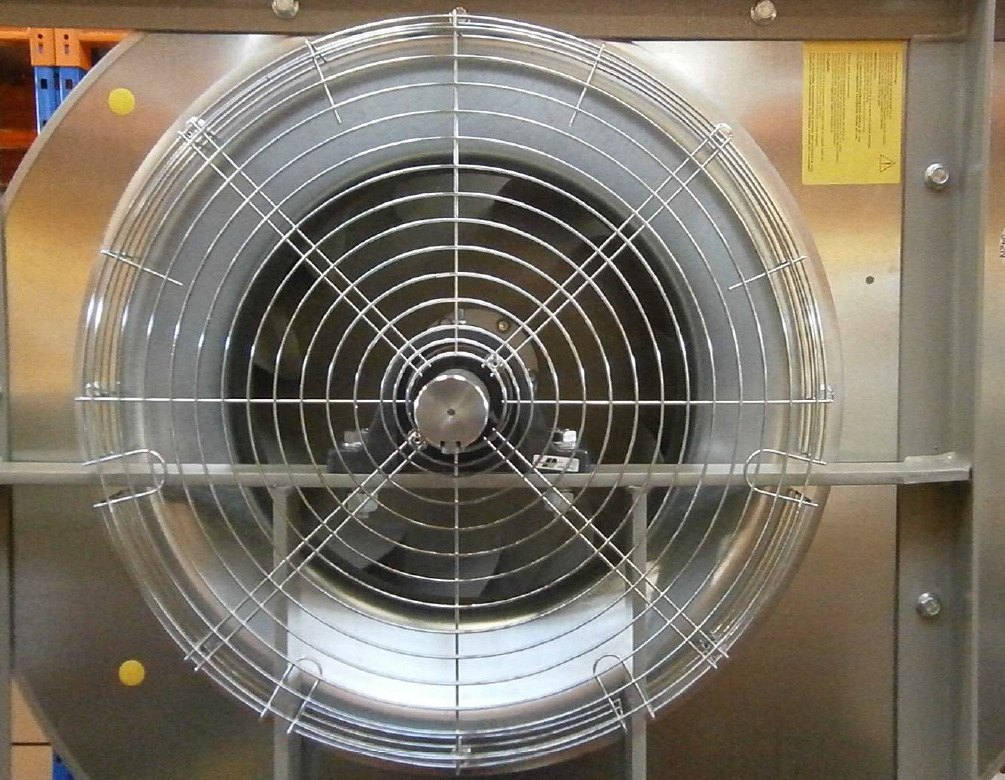

Foto
Tocca una foto per ingrandirla.

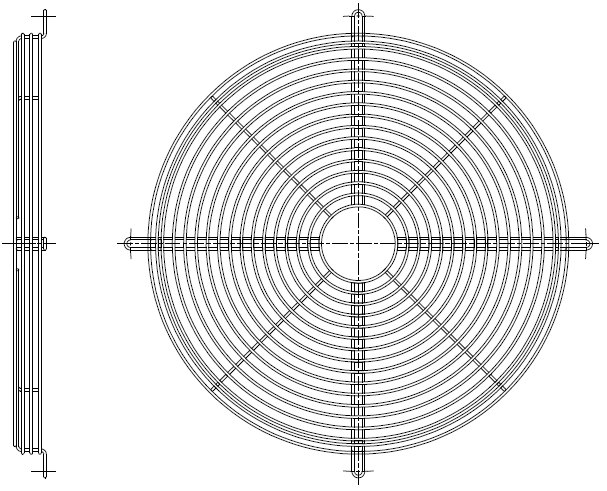

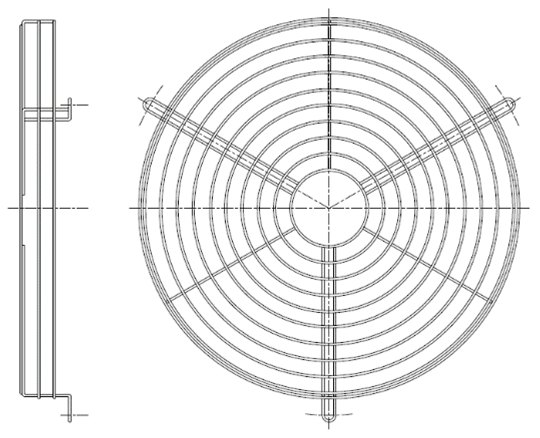

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Taglia | E0/L – E2/R | E4/K | E6/K1 | E7/K2 |
|---|---|---|---|---|
| 160 | R45055T | – | – | – |
| 180 | R45042T | – | – | – |
| 200 | R45043T | RE72012ZZ0000000 | – | – |
| 225 | R45044T | RE72013ZZ0000000 | – | – |
| 250 | R45045T | RE72014ZZ0000000 | – | – |
| 280 | R45046T | RE72015ZZ0000000 | – | – |
| 315 | R45047T | RE72016ZZ0000000 | RE72016ZZ0000000 | – |
| 355 | R45048T | RE72017ZZ0000000 | RE72017ZZ0000000 | – |
| 400 | R45049T | RE72018ZZ0000000 | RE72018ZZ0000000 | – |
| 450 | R45050T | RE72019ZZ0000000 | RE72019ZZ0000000 | – |
| 500 | R45051T | RE7201AZZ0000000 | RE7201AZZ0000000 | RE7202AZZ0000000 |
| 560 | R45052T | RE7201BZZ0000000 | RE7201BZZ0000000 | RE7202BZZ0000000 |
| 630 * | R45053T | RE7201CZZ0000000 | RE7201CZZ0000000 | RE7202CZZ0000000 |
| 710 | R45054T | RE7203DZZ0000000 | RE7204DZZ0000000 | RE7202DZZ0000000 |
| 800 | – | RE7203EZZ0000000 | RE7204EZZ0000000 | RE7202EZZ0000000 |
| 900 * | – | RE7201FZZ0000000 | RE7201FZZ0000000 | RE7202FZZ0000000 |
| 1000 * | – | RE7201GZZ0000000 | RE7201GZZ0000000 | RE7202GZZ0000000 |
* Per le taglie 630, 900, 1000 e le esecuzioni K, K1 e K2 Nicotra Gebhardt sta rilasciando le nuove griglie RE72…: contattaci per verificare disponibilità o codici alternativi.
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.
Ti serve griglie di protezione per aspirazione?
Indicaci serie e taglia del ventilatore (la trovi sulla targhetta, es. RDH-E 400): ti confermiamo codice, disponibilità e prezzo.
