ACCESSORI NICOTRA GEBHARDT · SERIE ADH-E, RDH-E, RDA-EFlange per bocca di mandata
Flange prementi in lamiera zincata per collegare la bocca del ventilatore AD/RD al canale.
La flangia premente si monta sulla bocca di mandata della coclea e crea un bordo rigido e forato a cui collegare il canale, un giunto antivibrante o una griglia. Per le taglie più grandi la flangia ha anche fori intermedi (quota E) per un fissaggio uniforme lungo tutto il perimetro.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.
- Montare la flangia con i quattro lembi all’esterno della coclea.
- Riportare sulla coclea i fori Ø 5 presenti sui quattro lati della flangia.
- Fissare con bulloni M5 oppure rivetti a strappo in acciaio Ø 4,8.

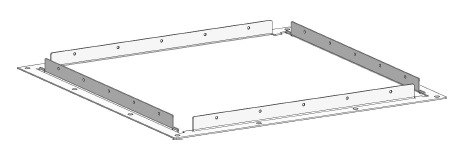

Foto
Tocca una foto per ingrandirla.

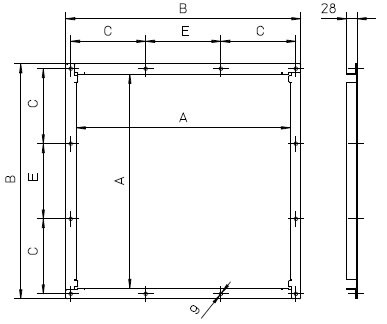

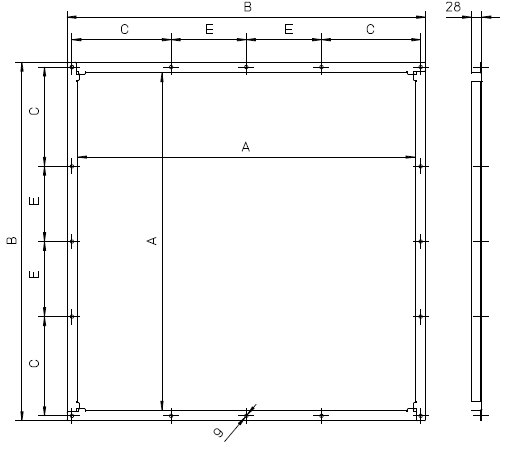

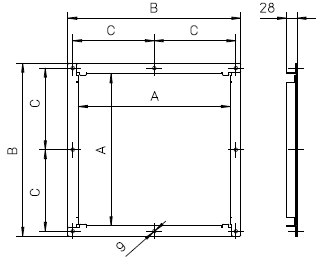

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Taglia | Codice | A | B | C |
|---|---|---|---|---|
| 160 | RE60000ZZ0000000 | 205 | 261 | 117,5 |
| 180 | RE60001ZZ0000000 | 229 | 285 | 129,5 |
| 200 | RE60002ZZ0000000 | 256 | 312 | 143 |
| 225 | RE60003ZZ0000000 | 288 | 344 | 159 |
| 250 | RE60004ZZ0000000 | 322 | 378 | 176 |
| 280 | RE60005ZZ0000000 | 361 | 417 | 195,5 |
| 315 | RE60006ZZ0000000 | 404 | 460 | 217 |
| 355 | RE60007ZZ0000000 | 453 | 509 | 241,5 |
| Taglia | Codice | A | B | C | E |
|---|---|---|---|---|---|
| 400 | RE60008ZZ0000000 | 507 | 563 | 168,5 | 200 |
| 450 | RE60009ZZ0000000 | 569 | 625 | 199,5 | 200 |
| 500 | RE6000AZZ0000000 | 638 | 694 | 209 | 250 |
| 560 | RE6000BZZ0000000 | 715 | 771 | 247,5 | 250 |
| 630 | RE6000CZZ0000000 | 801 | 857 | 265,5 | 300 |
| Taglia | Codice | A | B | C | E |
|---|---|---|---|---|---|
| 710 | RE6000DZZ0000000 | 898 | 954 | 264 | 200 |
| 800 | RE6000EZZ0000000 | 1007 | 1063 | 268,5 | 250 |
| 900 | RE6000FZZ0000000 | 1130 | 1186 | 280 | 300 |
| 1000 | RE6000GZZ0000000 | 1267 | 1323 | 298,5 | 350 |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.
