Giunti flessibili per bocca di mandata

Giunti antivibranti che isolano il ventilatore dal canale e riducono vibrazioni e rumore.

Il giunto flessibile si interpone tra la flangia del ventilatore e il canale: assorbe le vibrazioni del gruppo motore-girante, evita che si trasmettano alle condotte e compensa piccoli disallineamenti. Le misure di foratura coincidono con quelle delle flange, quindi si accoppia direttamente.

Codici e misure Richiedi preventivo

Giunti flessibili per bocca di mandata Nicotra Gebhardt

Caratteristiche tecniche

Dati del catalogo accessori Nicotra Gebhardt.

Utilizzabile perSerie ADH-E, RDH-E, RDA-E, taglie da 160 a 1000

MaterialeFlange in lamiera zincata secondo EN 10346; tela in poliestere / neoprene con bandelle in lamiera zincata sp. 5/10

Esecuzioni specialiTela in fibra di vetro rivestita di silicone su due lati, bandelle in lamiera zincata o acciaio inox AISI 304 sp. 5/10 (certificazione MED)

IngombroLunghezza massima 174 mm

Montaggio

Le indicazioni principali per un’installazione corretta.

Accoppiare il giunto flessibile alla flangia del ventilatore.
Imbullonare con viti M8.
Collegare l’altro lato al canale lasciando la tela leggermente lasca, senza tenderla.

Foto

Tocca una foto per ingrandirla.

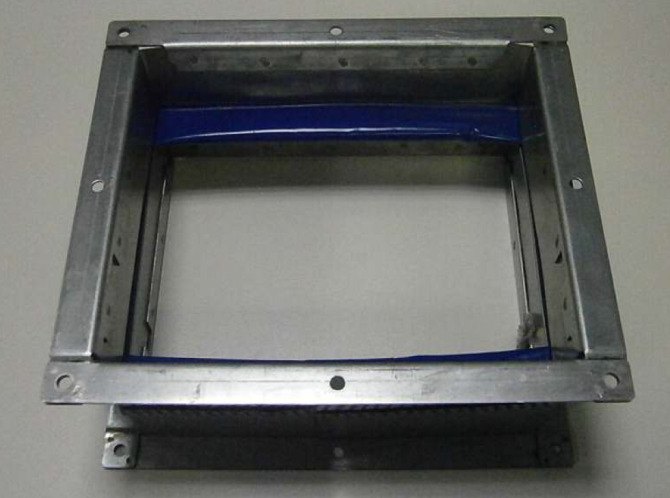

Giunto flessibile: particolare della tela

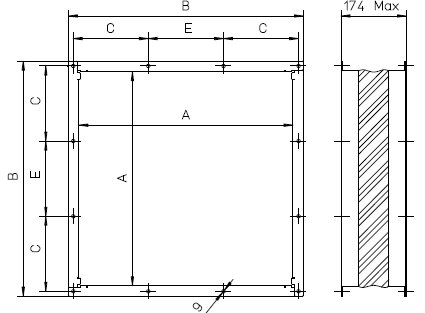

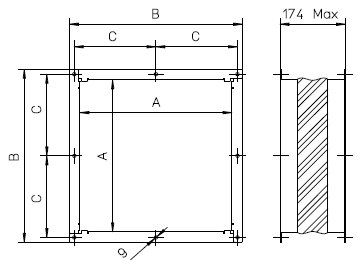

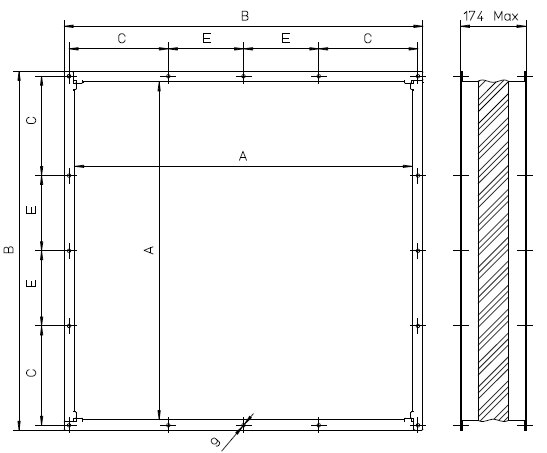

Disegni tecnici

Le quote corrispondono alle colonne delle tabelle qui sotto.

Codici e dimensioni

Misure in millimetri. Scorri la tabella in orizzontale sul telefono.

Taglie 160 – 355 (mm)
Taglia	Codice	A	B	C
160	RG0400T	205	261	117,5
180	RG0401T	229	285	129,5
200	RG0402T	256	312	143
225	RG0403T	288	344	159
250	RG0404T	322	378	176
280	RG0405T	361	417	195,5
315	RG0406T	404	460	217
355	RG0407T	453	509	241,5

Taglie 400 – 630 (mm)
Taglia	Codice	A	B	C	E
400	RG0408T	507	563	168,5	200
450	RG0409T	569	625	199,5	200
500	RG0410T	638	694	209	250
560	RG0411T	715	771	247,5	250
630	RG0412T	801	857	265,5	300

Taglie 710 – 1000 (mm)
Taglia	Codice	A	B	C	E
710	RG0413T	898	954	264	200
800	RG0414T	1007	1063	268,5	250
900	RG0415T	1130	1186	280	300
1000	RG0416T	1267	1323	298,5	350

Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.

Ti serve giunti flessibili per bocca di mandata?

Indicaci serie e taglia del ventilatore (la trovi sulla targhetta, es. RDH-E 400): ti confermiamo codice, disponibilità e prezzo.
