ACCESSORI NICOTRA GEBHARDT · SERIE DDMPCavi per ventilatori elettronici DDMP
Cavo di alimentazione, prolunga segnale e cavi di configurazione e Modbus per il driver dei DDMP.
I ventilatori DDMP hanno un motore elettronico a magneti permanenti comandato da un driver. Questi cavi servono ad alimentarlo, a portare il segnale di comando a distanza e a collegare il driver a un computer per la configurazione o per la comunicazione Modbus RS485.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.

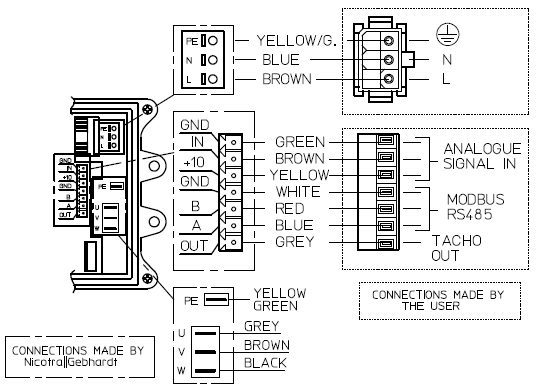

- Il cavo di alimentazione a 3 poli e la prolunga segnale si collegano ai connettori del driver come da schema.

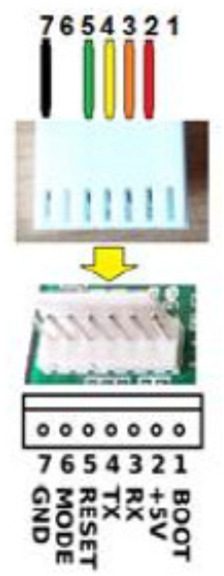

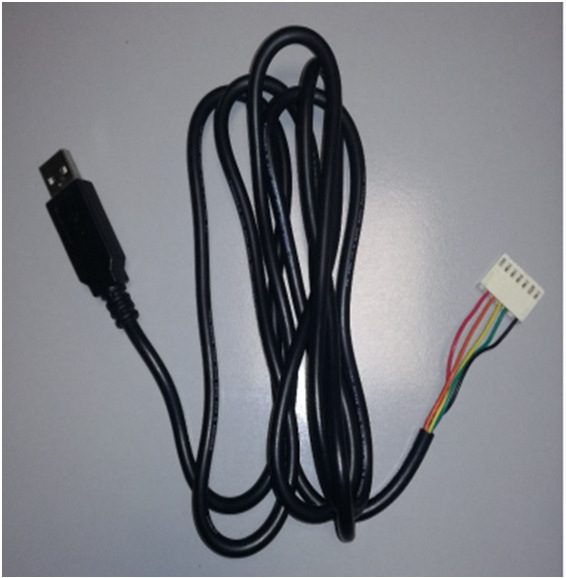

- I cavi off-line servono a configurare il driver da PC (monofase 1F o trifase 3F).

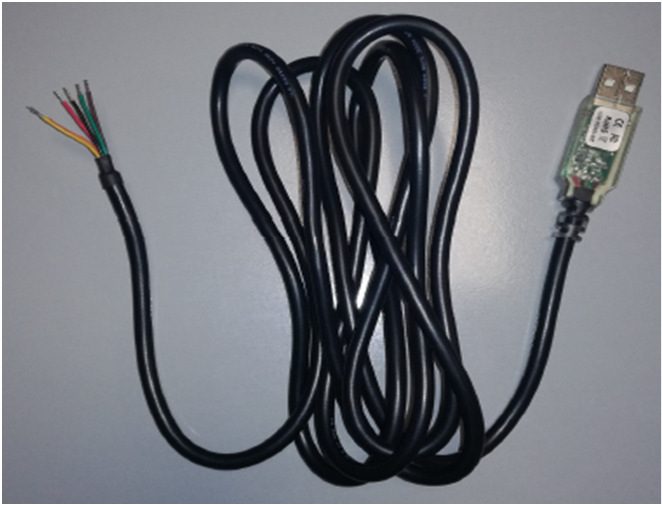

- Il cavo Modbus 485-USB permette la comunicazione on-line con il driver.
Foto
Tocca una foto per ingrandirla.
Disegni tecnici

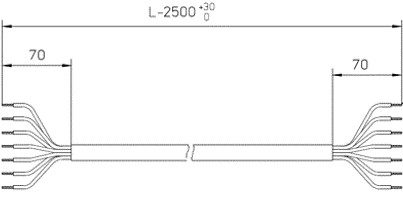

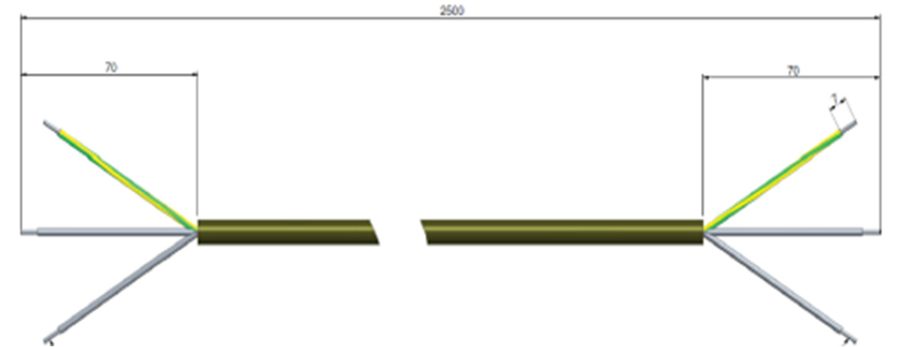

Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Codice | Descrizione |
|---|---|
| K401E2 | Cavo alimentazione 3 poli L-2500 |
| K401E3 | Cavo prolunga segnale DDMP L-2500 |
| K431A6 | Cavo off-line configurazione driver 1F |
| K431F7 | Cavo off-line configurazione driver 3F |
| K431F8 | Cavo Modbus 485-USB DDMP (on-line) |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
