Misura, regolazione e comando

Misuratore di portata e pressione, regolatori per motori monofase, commutatore Y/Δ e potenziometro 0–10 V.

Per far lavorare un ventilatore nel suo punto ottimale servono strumenti per misurarlo e comandarlo. Nicotra-Gebhardt propone un misuratore di portata e pressione dedicato, regolatori di velocità per i motori monofase, un commutatore stella/triangolo per i trifase e un potenziometro 0–10 V per i ventilatori elettronici DDMP.

Codici e misure Richiedi preventivo

Misura, regolazione e comando Nicotra Gebhardt

Caratteristiche tecniche

Dati del catalogo accessori Nicotra Gebhardt.

Misuratore portata e pressioneSerie AT, DDM, DDMP — alimentazione 10…30 Vdc, IP 54, temperatura di lavoro 0–50 °C, range 0…5000 Pa a step di 50 Pa

Regolatori di potenza monofaseSerie DD, DDM — regolazione a TRIAC (parzializzazione della forma d’onda), IP 54, da 1,5 A a 20 A

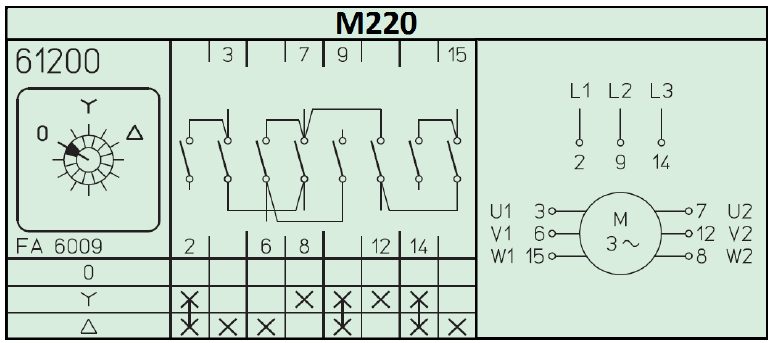

Commutatore Y/ΔCommutazione stella/triangolo per motori trifase

Potenziometro 0–10 VdcPer DDMP: tensione variabile fino a 10 Vdc con minimo regolabile, impedenza di uscita max 5 kΩ

Montaggio

Le indicazioni principali per un’installazione corretta.

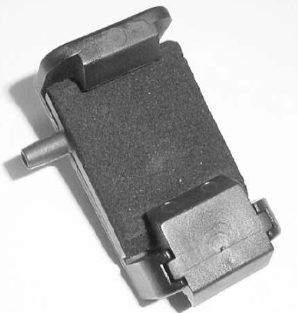

La sonda di pressione del misuratore si aggancia alle razze del supporto cuscinetto; il collegamento avviene con tubo in PU Ø 6×1.
I regolatori a TRIAC variano il valore efficace della tensione sul motore: adatti solo a motori monofase predisposti alla regolazione.

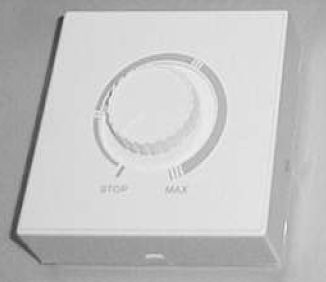

Il potenziometro fornisce il segnale 0–10 V per comandare dispositivi controllati in tensione come il driver dei DDMP.

Foto

Tocca una foto per ingrandirla.

Disegni tecnici

Le quote corrispondono alle colonne delle tabelle qui sotto.

Codici e dimensioni

Misure in millimetri. Scorri la tabella in orizzontale sul telefono.

Misuratore di portata e pressione
Codice	Descrizione
K43198	Misuratore portata-pressione + regolazione
W89041	VM AT DDM-P kit completo

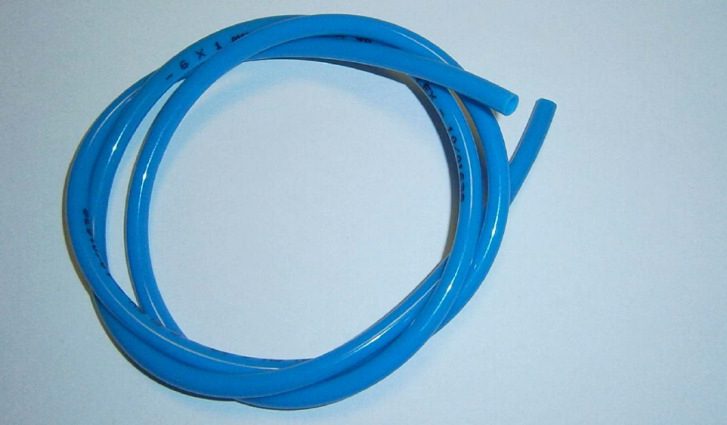

K409A2	Tubo in PU Ø 6×1 – PU SH A98

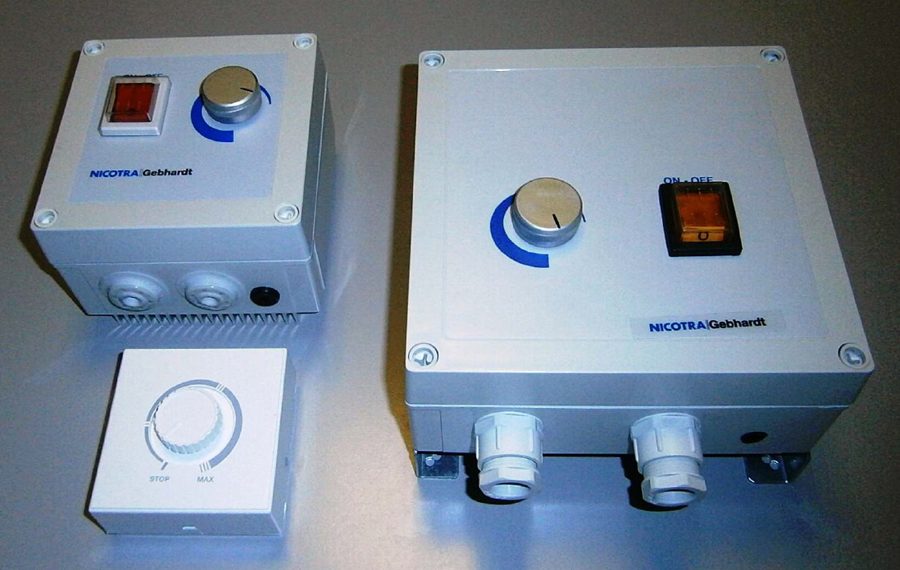

Regolatori di potenza per motori monofase
Codice	Descrizione	Corrente max	Dimensioni (mm)
K43157	Reg. elettr. RVM 1,5E 99250089	1,5 A	82 × 82 × 38
K43142	Reg. elettr. RVM 3E 99250090	3 A	82 × 82 × 38
K43143	Reg. elettr. RVM 5I 99250091	5 A	125 × 125 × 90
K43144	Reg. elettr. RVM 9I 99250092	9 A	125 × 125 × 90
K43139	Reg. elettr. RVM 20I 99250047	20 A	175 × 175 × 105

Commutatore e potenziometro
Codice	Descrizione	Dimensioni (mm)
K43131	Commutatore Y/Δ 61200	–
K43138	Potenziometro 0–10 Vdc DDMP	82 × 82 × 38

Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.

Ti serve misura, regolazione e comando?

Indicaci serie e taglia del ventilatore (la trovi sulla targhetta, es. DDM 9/9): ti confermiamo codice, disponibilità e prezzo.
