ACCESSORI NICOTRA GEBHARDT · SERIE AT, DD, DDM, DDMPFlange per bocca di mandata
Flange prementi in lamiera zincata per collegare la bocca del ventilatore al canale.
La flangia premente si monta sulla bocca di mandata della coclea e crea un bordo rigido e forato a cui collegare il canale, un giunto antivibrante o una griglia. È l’accessorio di base per installare un ventilatore centrifugo a doppia aspirazione su un impianto canalizzato in modo pulito e a tenuta.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.

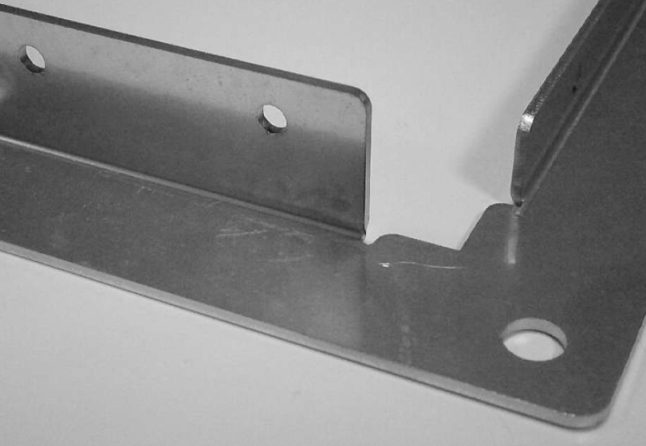

- Le flange sono dotate di fori Ø 5 su tre lati, da riportare sulla coclea.
- I due lembi laterali vanno montati all’esterno delle fiancate; il lembo a contatto con il dorso va all’interno della coclea.
- Fissare con bulloni M5 oppure rivetti a strappo in acciaio Ø 4,8.

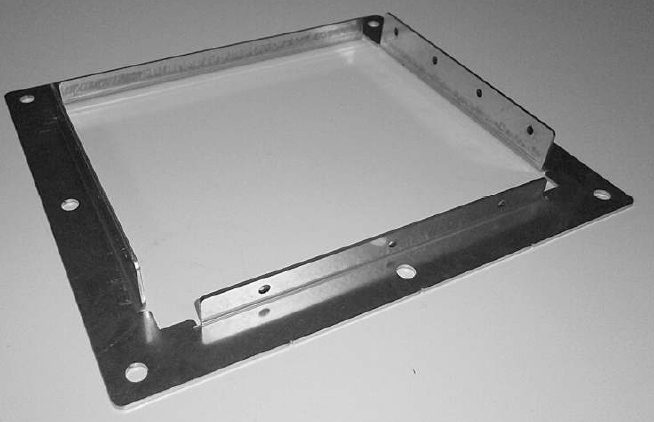

Foto
Tocca una foto per ingrandirla.
Disegni tecnici

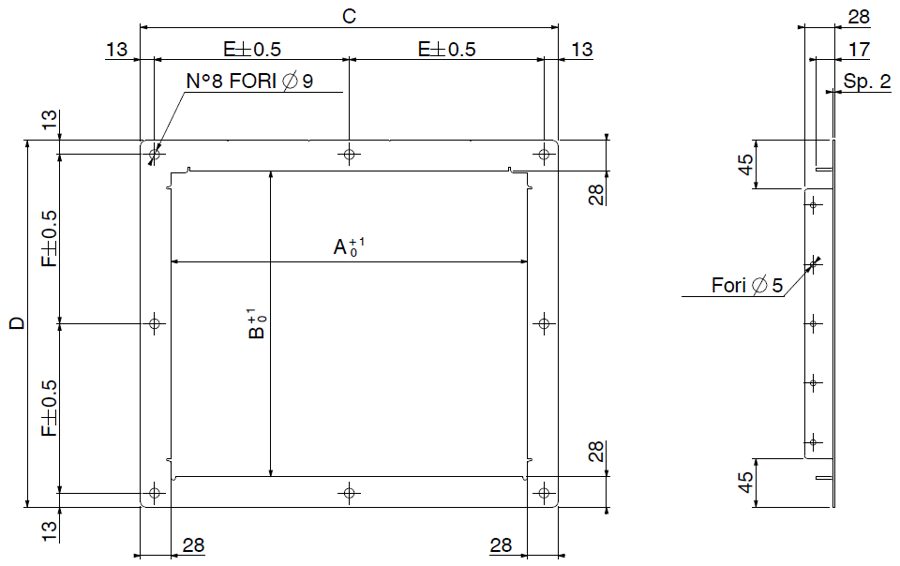

Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Taglia | Codice | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| 7/7 | RA60033ZZ0000000 | 232 | 201 | 288 | 257 | 131 | 115,5 |
| 7/9 | RA60053ZZ0000000 | 298 | 201 | 354 | 257 | 164 | 257 |
| 9/7 – 8/7 Tig * | RA60035ZZ0000000 | 232 | 255 | 288 | 311 | 131 | 142,5 |
| 9/9 – 8/9 Tig ** | RA60055ZZ0000000 | 298 | 255 | 354 | 311 | 164 | 142,5 |
| 10/8 | RA60046ZZ0000000 | 265 | 284 | 321 | 340 | 147,5 | 157 |
| 10/10 | RA60066ZZ0000000 | 331 | 284 | 387 | 340 | 180,5 | 157 |
| 12/9 | RA60058ZZ0000000 | 309 | 334 | 365 | 390 | 169,5 | 182 |
| 12/12 | RA60088ZZ0000000 | 395 | 334 | 451 | 390 | 212,5 | 182 |
| 15/11 | RA6007BZZ0000000 | 373 | 397 | 429 | 453 | 201,5 | 213,5 |
| 15/15 | RA600BBZZ0000000 | 471 | 397 | 527 | 453 | 250,5 | 213,5 |
| 18/13 | RA6009CZZ0000000 | 430 | 471 | 486 | 527 | 230 | 250,5 |
| 18/18 | RA600CCZZ0000000 | 557 | 471 | 613 | 527 | 293,5 | 250,5 |
* Utilizzabile anche con le vecchie coclee 9/7 Tight. ** Utilizzabile anche con le vecchie coclee 9/9 Tight.
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
