ACCESSORI NICOTRA GEBHARDT · SERIE AT, DD, DDM, DDMP

Giunti flessibili per bocca di mandata

Giunti antivibranti che separano il ventilatore dal canale e riducono vibrazioni e rumore.

Il giunto flessibile si interpone tra la flangia del ventilatore e il canale: assorbe le vibrazioni del gruppo motore-ventola, evita che si trasmettano alle condotte e compensa piccoli disallineamenti di montaggio. È la soluzione più semplice per ridurre rumore e sollecitazioni sull’impianto.

Codici e misureRichiedi preventivo
Giunti flessibili per bocca di mandata Nicotra Gebhardt

Caratteristiche tecniche

Dati del catalogo accessori Nicotra Gebhardt.

Utilizzabile perSerie AT, DD, DDM, DDMP
MaterialeFlange in lamiera zincata secondo EN 10346; tela in poliestere / neoprene con bandelle in lamiera zincata sp. 5/10
Esecuzioni specialiDimensioni a richiesta. Versione certificata MED: flange in acciaio inox AISI 304 e telo in fibra di vetro rivestita di silicone su due lati, bandelle in lamiera zincata o inox AISI 304 sp. 5/10
FissaggioViti M8 sulla flangia del ventilatore

Montaggio

Le indicazioni principali per un’installazione corretta.

  1. Accoppiare il giunto alla flangia del ventilatore.
  2. Imbullonare con viti M8.

Foto

Tocca una foto per ingrandirla.

Giunto flessibile con telo antivibrante
Giunto flessibile con telo antivibrante

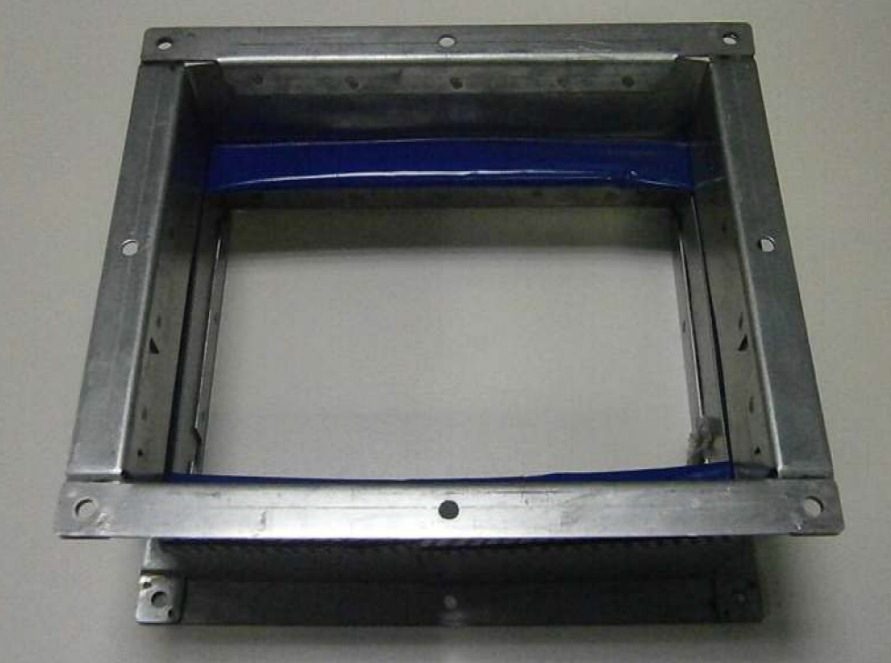

Giunto flessibile: vista dall’alto
Giunto flessibile: vista dall’alto

Disegni tecnici

Le quote corrispondono alle colonne delle tabelle qui sotto.

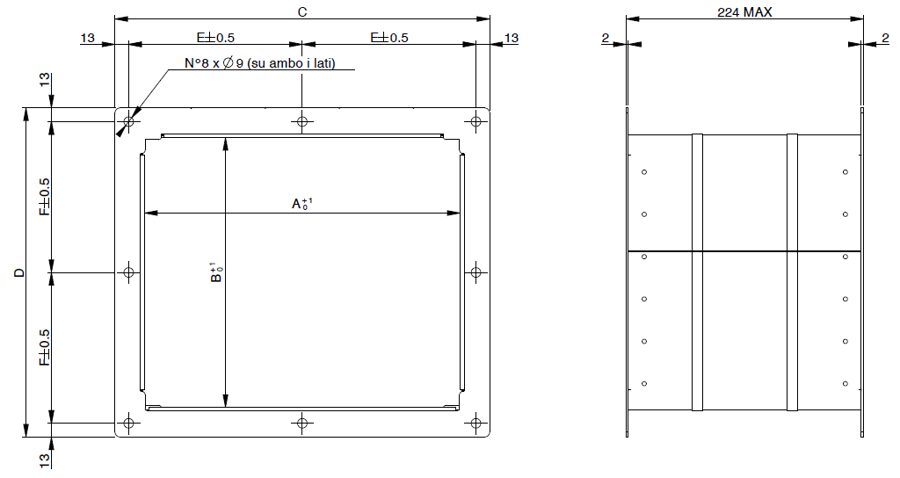

Disegno quotato del giunto (quote A–F in tabella)
Disegno quotato del giunto (quote A–F in tabella)

Codici e dimensioni

Misure in millimetri. Scorri la tabella in orizzontale sul telefono.

Codici e dimensioni (mm)
TagliaCodiceABCDEF
7/7R609A0232201288257131115,5
7/9a richiesta298201354257164257
9/7 – 8/7 TigR609A1232255288311131142,5
9/9 – 8/9 TigR609A2298255354311164142,5
10/8R609A3265284321340147,5157
10/10R609A4331284387340180,5157
12/9R609A5309334365390169,5182
12/12R609A6395334451390212,5182
15/11R609A7373397429453201,5213,5
15/15R609A8471397527453250,5213,5
18/13R609A9430471486527230250,5
18/18R609C0557471613527293,5250,5

Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
