Kit fianco telaio E2 / R

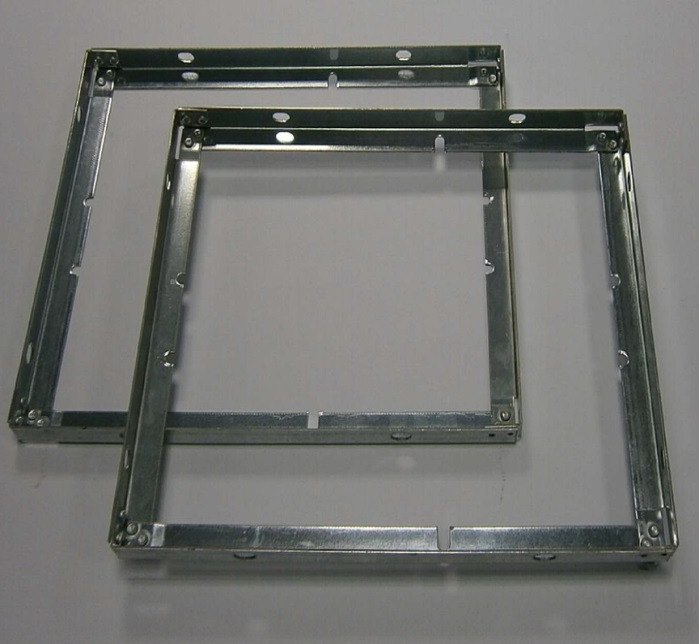

Telai laterali in lamiera da 2 mm che trasformano un ventilatore E0 in esecuzione con telaio.

Il kit fianco telaio si applica ai ventilatori in versione E0 (senza telaio) e li trasforma in esecuzione E2 / R: due telai robusti che irrigidiscono la coclea e offrono comodi punti di fissaggio per motore, basamento o struttura della macchina.

Codici e misure Richiedi preventivo

Kit fianco telaio E2 / R Nicotra Gebhardt

Caratteristiche tecniche

Dati del catalogo accessori Nicotra Gebhardt.

Utilizzabile perADH-E, RDH-E, RDA-E, RDP, taglie da 160 a 710

MaterialeLamiera zincata secondo EN 10346, spessore 2 mm

Esecuzioni specialiA richiesta verniciati secondo specifica SPACQ028: grigio RAL 7030 bucciato, 60 µm (P1) o 120 µm (P2)

AttenzionePer ventilatori dalla taglia 160 alla 560 prodotti nelle filiali di India, Malesia e Cina usare i fianchi telaio tipo ASH/RSH

Montaggio

Le indicazioni principali per un’installazione corretta.

Applicare il kit a ventilatori tipo E0 (versione senza telaio).
Fino alla taglia 250 fissare con viti autofilettanti Ø 6,3; fino alla 355 con viti Ø 8.
Taglia 400: viti metriche M8. Dalla 450 alla 710: viti metriche M10.

Foto

Tocca una foto per ingrandirla.

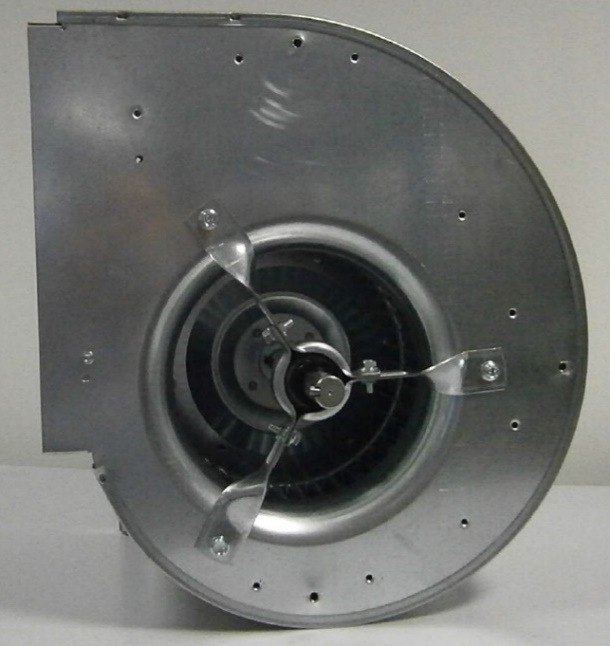

Ventilatore in versione E0, senza telaio

Disegni tecnici

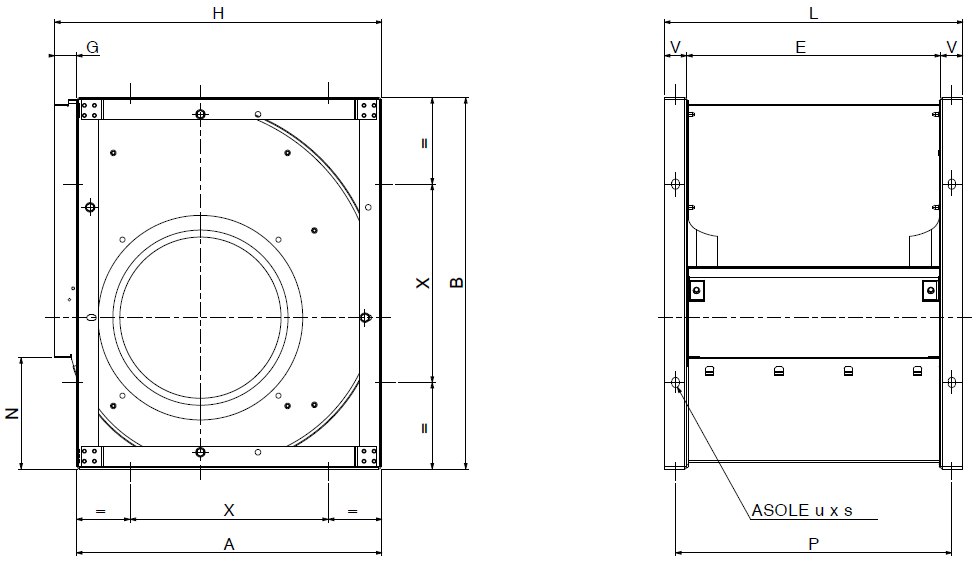

Le quote corrispondono alle colonne delle tabelle qui sotto.

Codici e dimensioni

Misure in millimetri. Scorri la tabella in orizzontale sul telefono.

Codici e dimensioni (mm)
Taglia	Codice	A	B	E	G	H	L	N	P	V	X	u × s
160	RE81000ZZ0000000	263	311	207	28	291	247	97	231	20	180	9×14
180	RE81001ZZ0000000	290	346	231	30	320	271	110	255	20	180	9×14
200	RE81002ZZ0000000	312	379	258	36	348	308	114	288	25	224	11×16
225	RE81003ZZ0000000	351	425	290	39	390	340	128	320	25	224	11×16
250	RE81004ZZ0000000	386	470	324	39	425	374	139	354	25	224	11×16
280	RE81005ZZ0000000	435	526	363	37	472	423	156	393	30	280	13×18
315	RE81006ZZ0000000	486	588	406	38	524	466	175	436	30	280	13×18
355	RE81007ZZ0000000	547	665	455	39	586	535	202	495	40	355	13×18
400	RE81008ZZ0000000	614	750	509	43	657	589	232	549	40	355	13×18
450	RE81009ZZ0000000	687	841	571	46	733	651	259	621	40	530	13×18
500	RE8100AZZ0000000	756	931	640	51	807	720	281	690	40	530	13×18
560	RE8100BZZ0000000	851	1046	717	50	901	817	317	767	50	530	13×18
630	RH8100CZZ0000000	940	1157	801	56	996	901	350	851	50	530	13×18
710	RH8100DZZ0000000	1050	1303	898	67	1117	998	399	948	50	630	17×22

Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.
