Kit piedi di supporto

Piedi in lamiera zincata con antivibranti per appoggiare il ventilatore a 0°, 90° o 270°.

Il kit piedi permette di appoggiare il ventilatore direttamente a pavimento o su un basamento. I supporti si avvitano alle fiancate e ricevono gli antivibranti in gomma, che isolano la struttura dalle vibrazioni. Lo stesso kit consente tre orientamenti della bocca: 0°, 90° e 270°.

Codici e misureRichiedi preventivo
Kit piedi di supporto Nicotra Gebhardt

Caratteristiche tecniche

Dati del catalogo accessori Nicotra Gebhardt.

Utilizzabile perADH-E, RDH-E, RDA-E, taglie da 160 a 710 (710 solo ADH)
MaterialeLamiera zincata secondo EN 10346
Esecuzioni specialiA richiesta verniciati secondo specifica SPACQ028: grigio RAL 7030 bucciato, 60 µm (P1) o 120 µm (P2)
Contenuto del kitPiedi di supporto, 6 viti (dimensione secondo la taglia) e 4 antivibranti in gomma

Montaggio

Le indicazioni principali per un’installazione corretta.

  1. Avvitare i piedi di supporto alle fiancate con le viti fornite.
  2. Inserire gli antivibranti in gomma nelle asole dei piedi.
  3. Scegliere l’orientamento della bocca (0°, 90° o 270°) prima del fissaggio a terra con 3 asole u × s per lato.

Foto

Tocca una foto per ingrandirla.

Ventilatore con kit piedi montato
Ventilatore con kit piedi montato

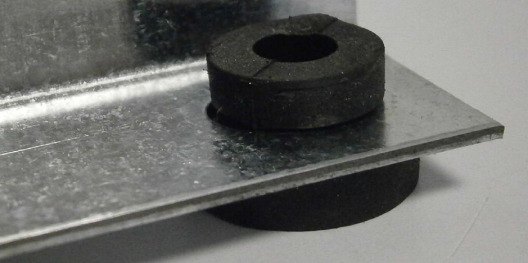

Antivibrante in gomma sul piede
Antivibrante in gomma sul piede

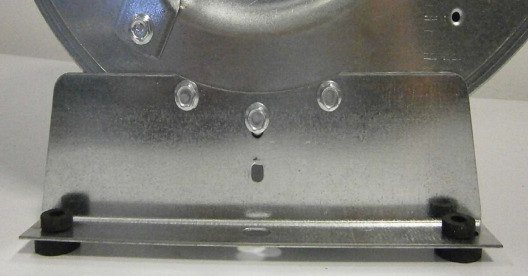

Piedi di supporto fissati alla fiancata
Piedi di supporto fissati alla fiancata

Disegni tecnici

Le quote corrispondono alle colonne delle tabelle qui sotto.

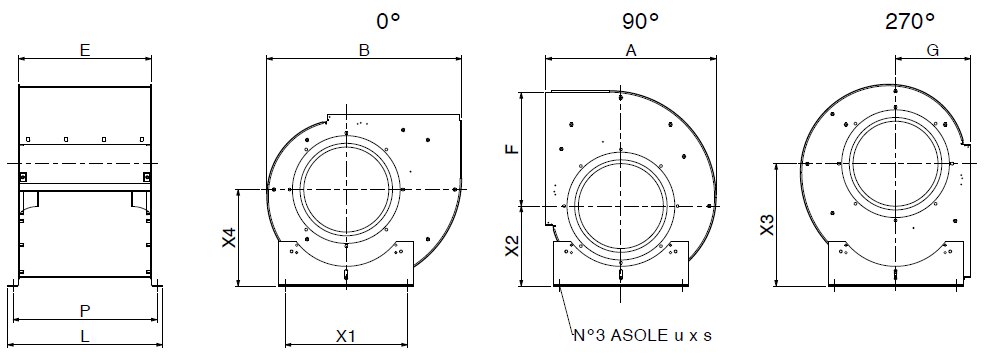

Orientamenti 0°, 90°, 270° e quote di ingombro
Orientamenti 0°, 90°, 270° e quote di ingombro

Codici e dimensioni

Misure in millimetri. Scorri la tabella in orizzontale sul telefono.

Codici e dimensioni (mm)
TagliaCodiceABFGEPLX1X2X3X4u × s
160RE80000ZZ000000029030917314120723726718015320715311×16
180RE80000ZZ000000031934419515423126129118016722716711×16
200RE80002ZZ000000034837921516325828831822418625018911×16
225RE80002ZZ000000038942224118229032035022420227920911×16
250RE80002ZZ000000042346726819532435438422421530423211×16
280RE80005ZZ000000047152430221536339342328024233726111×16
315RE80005ZZ000000052258633823640643646628026737628911×16
355RE80007ZZ000000058365838326145549553535528141832711×16
400RE80008ZZ000000065474543229050954958935530946936611×16
450RE80009ZZ000000073183748732257162166753034452641513×18
500RE80009ZZ000000080592854135264069073653038357645613×18
560RE80009ZZ0000000897103760639071776781353042564351113×18
630RE80009ZZ0000000993114468043480185189753047771658013×18
710 *RE8000DZZ00000001115128976648589894899863053179763613×18

Alcuni kit servono più taglie (stesso codice). * Taglia 710 solo per ADH.

Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie ADH-E, RDH-E, RDA-E, RDP (1.640.85 rev. 03, 10/2018). Dati soggetti a modifiche del produttore.
