ACCESSORI NICOTRA GEBHARDT · SERIE ATPulegge fisse e variabili
Pulegge in alluminio a gola SPA-A per i ventilatori a trasmissione AT; le variabili regolano i giri fino al 35%.
Nei ventilatori a trasmissione la velocità della girante dipende dal rapporto tra la puleggia del motore e quella del ventilatore. Le pulegge fisse danno un rapporto preciso e stabile; le pulegge variabili permettono di modificare il diametro primitivo fino al 35% e quindi di tarare portata e pressione direttamente in impianto, senza cambiare componenti.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.

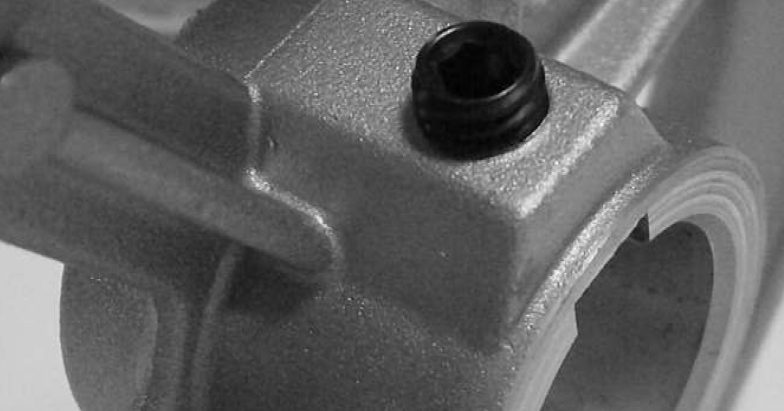

- Montare la puleggia sull’albero con la sua linguetta e bloccarla con il grano M8×10.
- Pulegge variabili: il diametro primitivo si regola tra il valore minimo e massimo indicato in tabella (variazione fino al 35%).
- Dopo ogni regolazione verificare allineamento e tensione della cinghia.

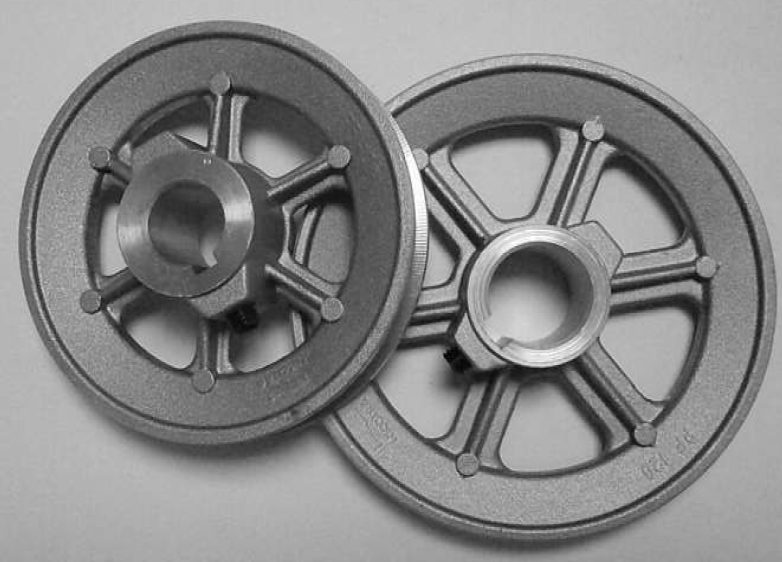

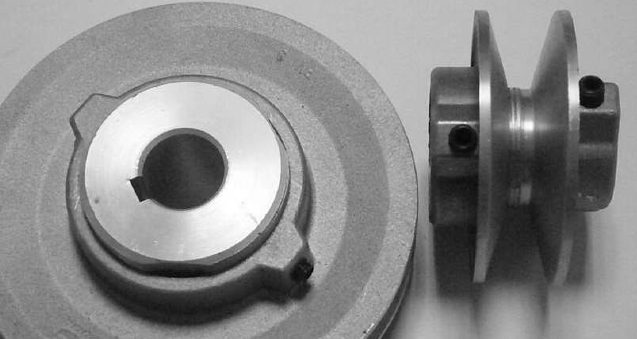

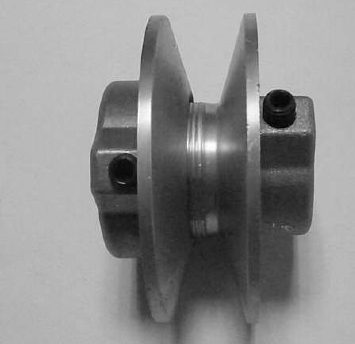

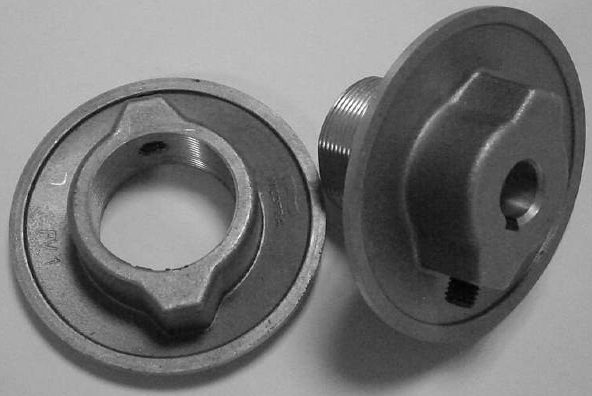

Foto
Tocca una foto per ingrandirla.

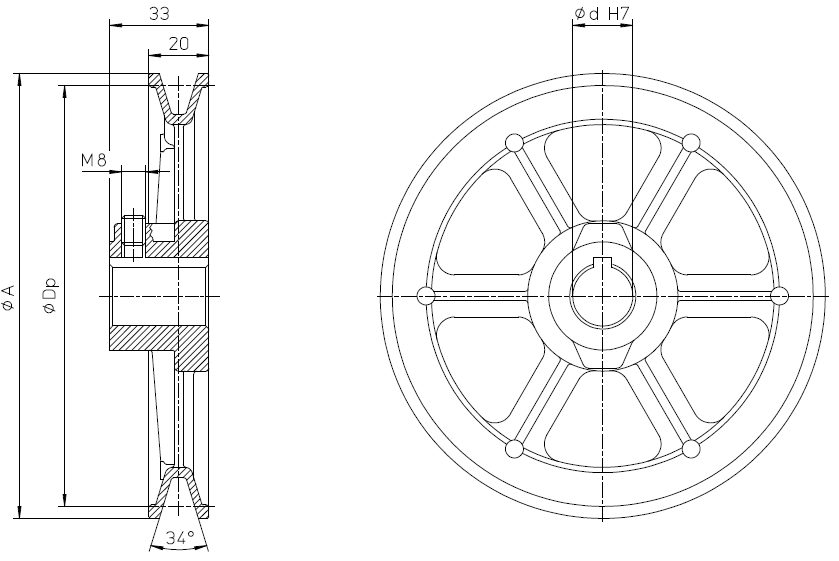

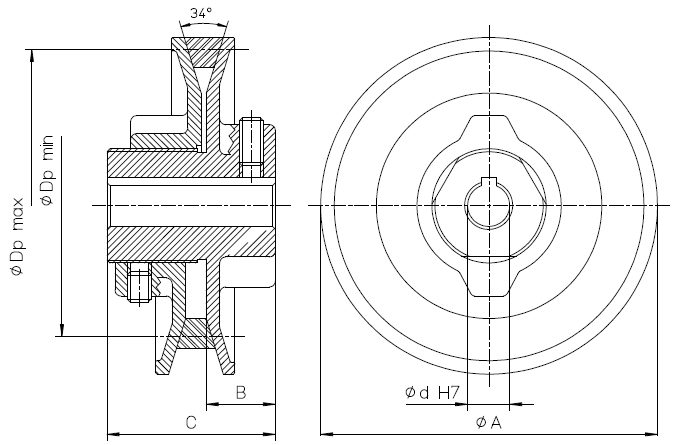

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Codice | Descrizione | Ø A | Ø Dp | Ø d H7 |
|---|---|---|---|---|
| 686160 | PF 100 Ø20 SPA-A | 108 | 100 | 20 |
| 686170 | PF 120 Ø20 SPA-A | 128 | 120 | 20 |
| 686171 | PF 120 Ø25 SPA-A | 128 | 120 | 25 |
| 686180 | PF 140 Ø20 SPA-A | 148 | 140 | 20 |
| 686181 | PF 140 Ø25 SPA-A | 148 | 140 | 25 |
| 686190 | PF 170 Ø20 SPA-A | 178 | 170 | 20 |
| 686191 | PF 170 Ø25 SPA-A | 178 | 170 | 25 |
| Codice | Descrizione | Ø d H7 | Ø Dp min | Ø Dp max | Ø A | B | C |
|---|---|---|---|---|---|---|---|
| 686060 | PV1 Ø11 SPA-A | 11 | 55 | 74 | 82 | 23 | 53 |
| 686061 | PV1 Ø12,7 SPA-A | 12,7 | 55 | 74 | 82 | 23 | 53 |
| 686062 | PV1 Ø14 SPA-A | 14 | 55 | 74 | 82 | 23 | 53 |
| 686063 | PV1 Ø15 SPA-A | 15 | 55 | 74 | 82 | 23 | 53 |
| 686064 | PV1 Ø16 SPA-A | 16 | 55 | 74 | 82 | 23 | 53 |
| 686065 | PV1 Ø19 SPA-A | 19 | 55 | 74 | 82 | 23 | 53 |
| 686070 | PV2 Ø11 SPA-A | 11 | 87 | 104 | 112 | 23 | 56 |
| 686071 | PV2 Ø14 SPA-A | 14 | 87 | 104 | 112 | 23 | 56 |
| 686072 | PV2 Ø16 SPA-A | 16 | 87 | 104 | 112 | 23 | 56 |
| 686073 | PV2 Ø19 SPA-A | 19 | 87 | 104 | 112 | 23 | 56 |
| 686075 | PV2 Ø24 SPA-A | 24 | 87 | 104 | 112 | 23 | 56 |
| 686080 | PV3 Ø19 SPA-A | 19 | 111 | 130 | 138 | 23 | 55 |
| 686081 | PV3 Ø24 SPA-A | 24 | 111 | 130 | 138 | 23 | 55 |
| 686082 | PV3 Ø28 SPA-A | 28 | 111 | 130 | 138 | 23 | 55 |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
