Ventilatori Nicotra › Accessori › Kit piedi di supporto

ACCESSORI NICOTRA GEBHARDT · SERIE AT-S, AT-G2L, DD, DDM, DDMP

Kit piedi di supporto

Piedi in lamiera zincata con antivibranti per appoggiare il ventilatore in qualsiasi orientamento.

Il kit piedi trasforma il ventilatore in un’unità autoportante da appoggiare su basamento, staffa o pavimento tecnico. Gli antivibranti in gomma inclusi isolano il ventilatore dalla struttura, e i piedi possono essere montati per ottenere la bocca di mandata nell’orientamento desiderato.

Codici e misureRichiedi preventivo
Kit piedi di supporto Nicotra Gebhardt

Caratteristiche tecniche

Dati del catalogo accessori Nicotra Gebhardt.

Utilizzabile perAT-S, AT-G2L, DD, DDM, DDMP
MaterialeLamiera zincata secondo EN 10346
Esecuzioni specialiA richiesta verniciati secondo specifica SPACQ032: grigio RAL 7030 liscio-lucido, spessore min. 60 µm (P1) oppure 120 µm (P2)
Contenuto del kitPiedi, 4 antivibranti in gomma e 6 viti autofilettanti 6,3×12,5 (UNI EN ISO 7049:2012)

Montaggio

Le indicazioni principali per un’installazione corretta.

  1. Fissare i piedi alle fiancate con le viti autofilettanti 6,3×12,5 fornite.
  2. Inserire gli antivibranti in gomma nelle asole dei piedi.
  3. Montaggio possibile in quattro orientamenti: 0°, 90°, 180° e 270°.
  4. I codici in tabella valgono per raggere supporto cuscinetti o supporto motore fissate sulla parte curva del boccaglio. Se la raggera è fissata sulla parte piana della fiancata servono piedi speciali: chiedici.

Foto

Tocca una foto per ingrandirla.

Ventilatore con kit piedi di supporto
Ventilatore con kit piedi di supporto

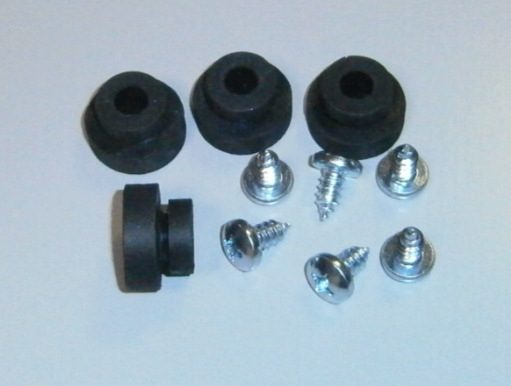

Antivibranti in gomma e viti del kit
Antivibranti in gomma e viti del kit

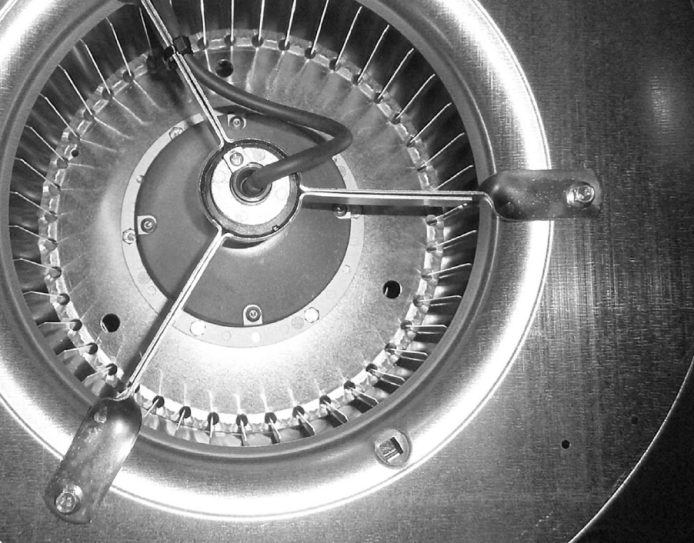

Raggera fissata sulla parte piana: richiede piedi speciali
Raggera fissata sulla parte piana: richiede piedi speciali

Disegni tecnici

Le quote corrispondono alle colonne delle tabelle qui sotto.

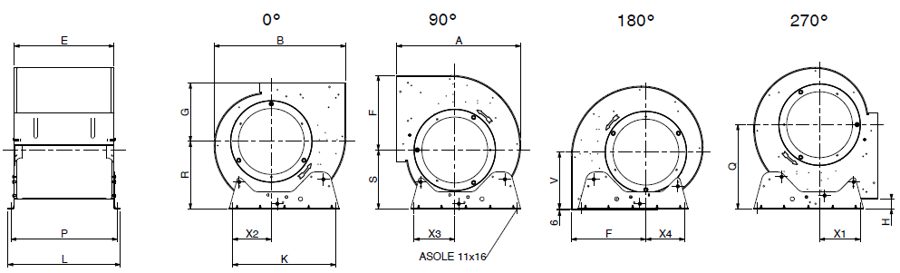

I quattro orientamenti possibili: 0°, 90°, 180°, 270°
I quattro orientamenti possibili: 0°, 90°, 180°, 270°

Codici e dimensioni

Misure in millimetri. Scorri la tabella in orizzontale sul telefono.

Codici e dimensioni (mm)
TagliaCodiceABEFGHKLPQRSVX1X2X3X4
7/7RA80003ZZ000000031632523218715317225282258203169145147117868847
7/9RA80003ZZ000000031632529818715317225348324203169145147117868847
8/7 TigRA80003ZZ000000031832623218515515225282258201169147–12085,595–
8/9 TigRA80003ZZ000000031832629818515515225348324201169147–12085,595–
9/7RA80005ZZ000000037938723221618538300282258253199177179119124123120
9/9RA80005ZZ000000037938729821618538300348324253199177179119124123120
10/8RA80006ZZ000000042544326525020338340315291287227198197136132135132
10/10RA80006ZZ000000042544333125020338340381357287227198197136132135132
12/9RA80008ZZ000000049152130929523038408359335332266232224161153161153
12/12RA80008ZZ000000049152139529523038408445421332266232224161153161153
15/11RA8000BZZ000000056960937334326438495423399380309272258197211201200
15/15RA8000BZZ000000056960947134326438495521497380309272258197211201200
18/13RA8000CZZ000000068473943041631442608480456457376340307262283278288
18/18RA8000CZZ000000068473955741631442608607583457376340307262283278288

Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.

Ti serve kit piedi di supporto?

Indicaci serie e taglia del ventilatore (la trovi sulla targhetta, es. DDM 9/9): ti confermiamo codice, disponibilità e prezzo.
