Ventilatori Nicotra › Accessori › Griglie di protezione per aspirazione
ACCESSORI NICOTRA GEBHARDT · SERIE DD · AT-S, AT-SC, DDM, DDMPGriglie di protezione per aspirazione
Kit griglie per i boccagli di aspirazione delle serie DD e AT-S, AT-SC, DDM, DDMP.
Sulle bocche di aspirazione la griglia protegge la girante e il motore quando il ventilatore è installato a vista o in un vano accessibile. Esistono due kit diversi: uno per la serie DD e uno per le serie AT-S, AT-SC, DDM e DDMP, perché cambiano boccaglio e ingombro del motore.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.

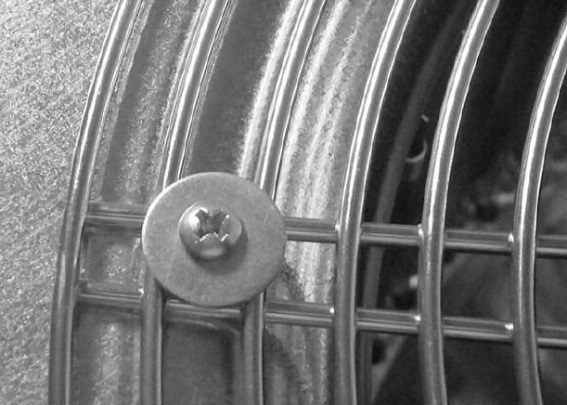

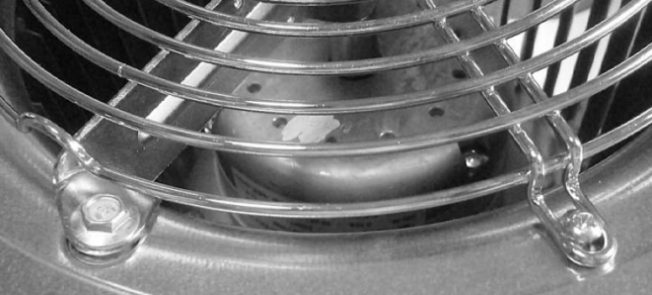

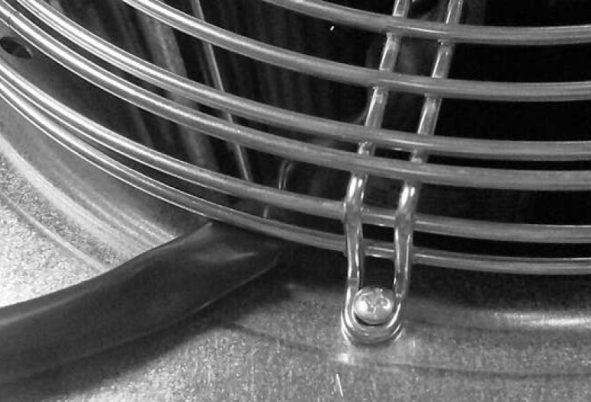

- Fissare la griglia con le viti autofilettanti utilizzando i 3 fori Ø 2,5 già presenti sul boccaglio.
- Serie DD: verificare il diametro del motore utilizzato prima di scegliere il kit.

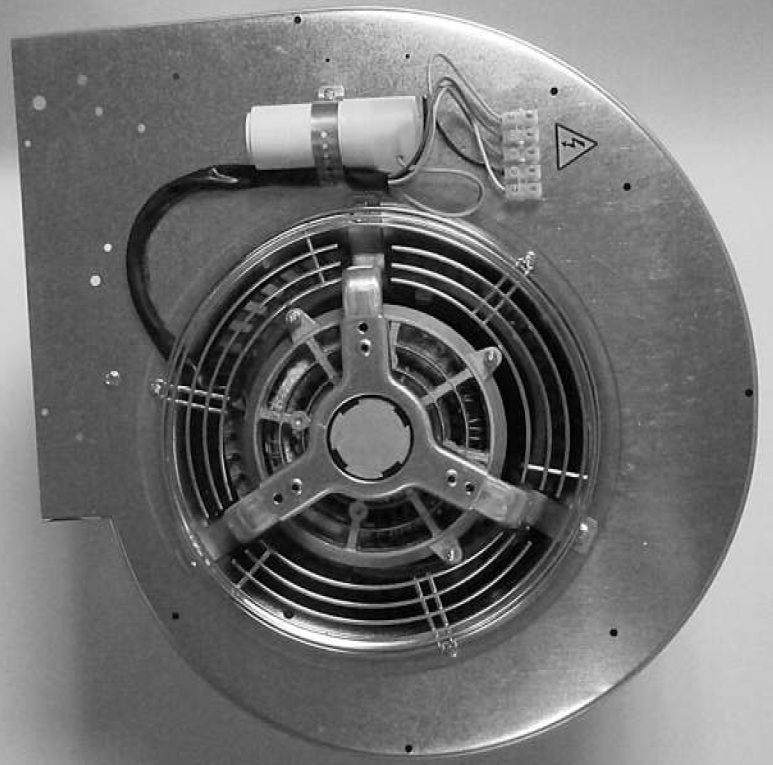

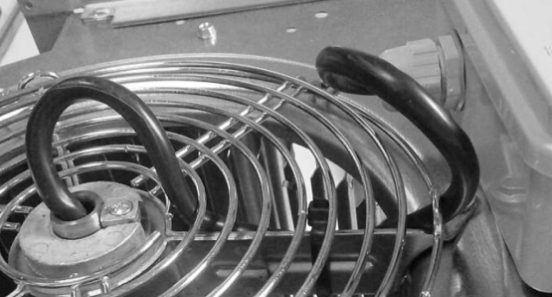

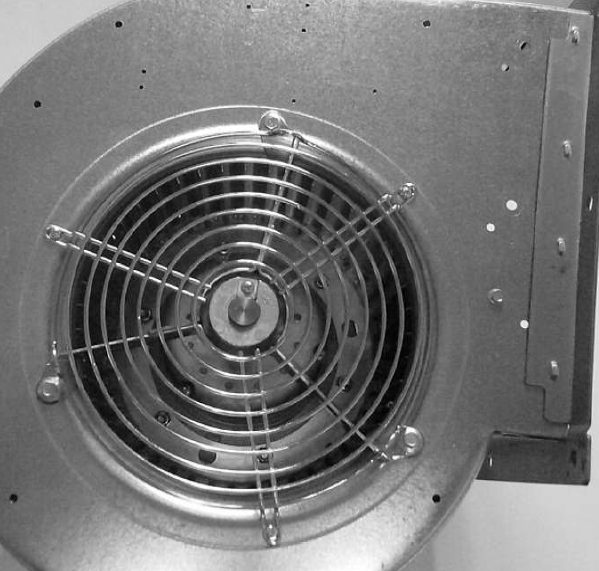

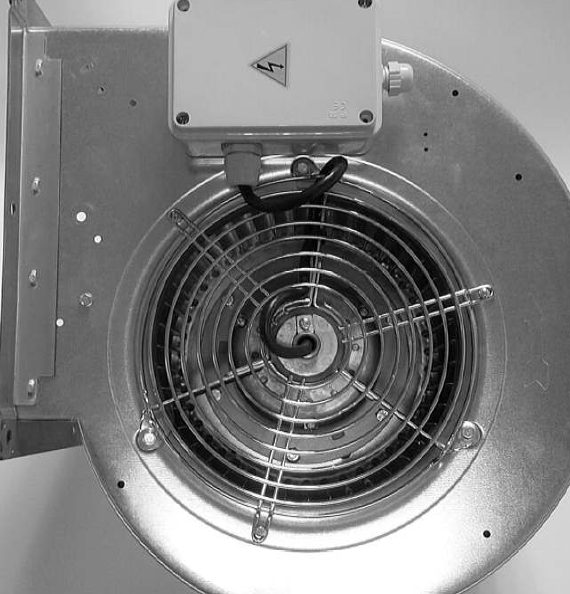

Foto
Tocca una foto per ingrandirla.

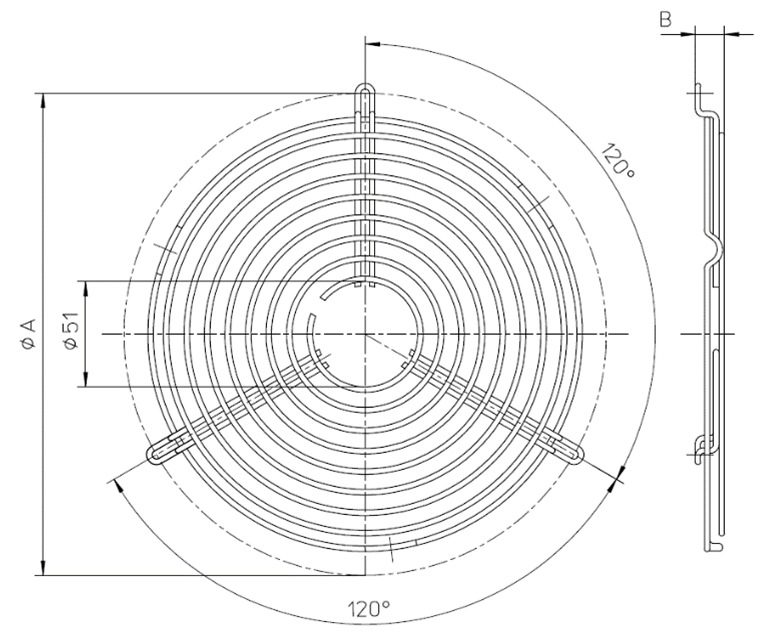

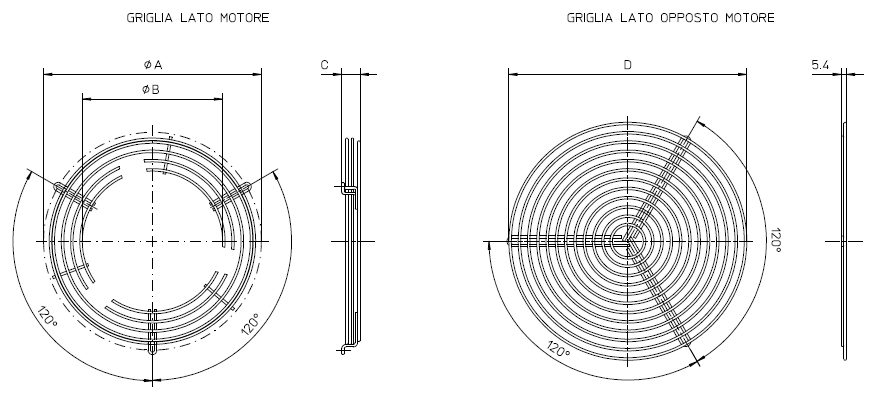

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Taglia | Codice | Ø A | B | C | D |
|---|---|---|---|---|---|
| 9/7 – 9/9 | 689186 | 235 | 161 | 14 | 254 |
| 10/8 – 10/10 | 689187 | 264 | 161 | 26 | 294 |
| 12/9 – 12/12 | 689188 | 328 | 171 | 19 | 334 |
Attenzione: verificare il diametro del motore utilizzato.
| Taglia | Codice | Ø A | B |
|---|---|---|---|
| 7/7 | 689110 | 194 | 24 |
| 8/7T – 8/9T – 9/7 – 9/9 | 689111 | 235 | 14 |
| 10/8 – 10/10 | 689112 | 264 | 14 |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
Ti serve griglie di protezione per aspirazione?
Indicaci serie e taglia del ventilatore (la trovi sulla targhetta, es. DDM 9/9): ti confermiamo codice, disponibilità e prezzo.
