ACCESSORI NICOTRA GEBHARDT · SERIE AT-SKit supporto motore
Supporti per montare il motore sulla coclea nei ventilatori a trasmissione AT-S.
Nei ventilatori a trasmissione della serie AT-S il motore è separato dalla girante e la muove tramite cinghia e pulegge. Il kit supporto motore permette di fissare il motore direttamente sulla coclea, creando un gruppo compatto e con la cinghia regolabile. Sono disponibili due versioni, in base alla potenza del motore.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.
- Versione 1: fissare il supporto motore alla coclea con viti autofilettanti 6,3×16, utilizzando i fori previsti per i piedi di supporto.
- Versione 2: fissare la piastra porta motore alla coclea con viti M6×20, rondelle Ø 30 e dadi autobloccanti M6, allargando i fori previsti per i piedi di supporto.
- Il ventilatore può essere installato in uno qualsiasi dei quattro orientamenti: 0°, 90°, 180° e 270°.

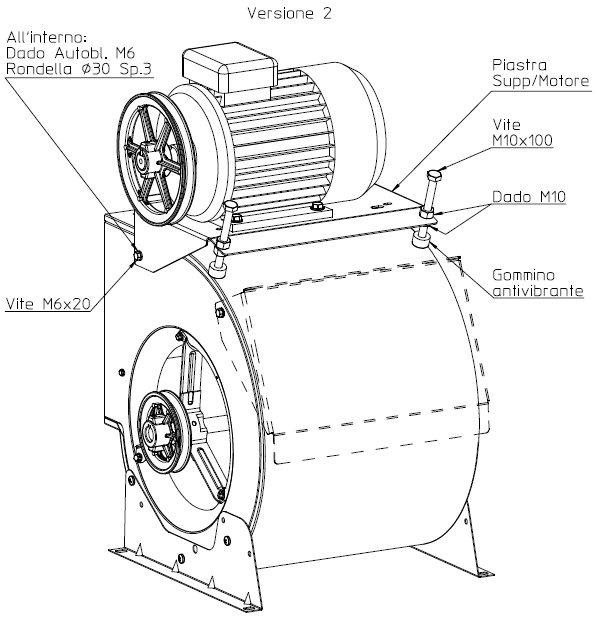

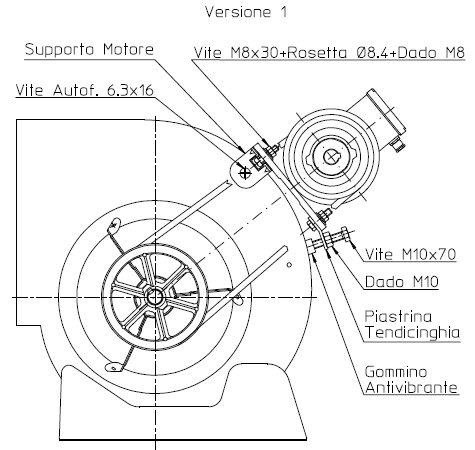

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Taglia | Versione 1 – codice | Max kW | Versione 2 – codice | Max kW |
|---|---|---|---|---|
| 7/7 | 687303 | 0,75 | N.D. | – |
| 9/7 | 687303 | 0,75 | 687940 | 1,1 |
| 9/9 | 687308 | 0,75 | 687941 | 1,1 |
| 10/8 | 687312 | 0,75 | 687942 | 1,5 |
| 10/10 | 687314 | 0,75 | 687943 | 1,5 |
| 12/9 | 687318 | 0,75 | 687944 | 2,2 |
| 12/12 | 687320 | 0,75 | 687945 | 2,2 |
| 15/11 | 687335 | 0,75 | 687946 | 3 |
| 15/15 | 687338 | 0,75 | 687947 | 3 |
| 18/13 | 687346 | 0,75 | 687948 | 3 |
| 18/18 | 687348 | 0,75 | 687949 | 3 |
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
