ACCESSORI NICOTRA GEBHARDT · SERIE AT, DD, DDM, DDMPGriglie di protezione per mandata

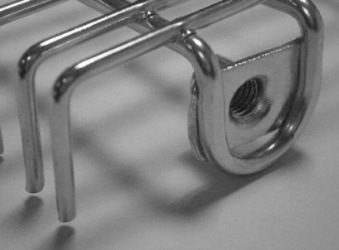

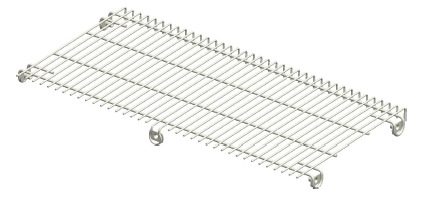

Griglie antinfortunistiche per la bocca di mandata, fissate con viti M5.

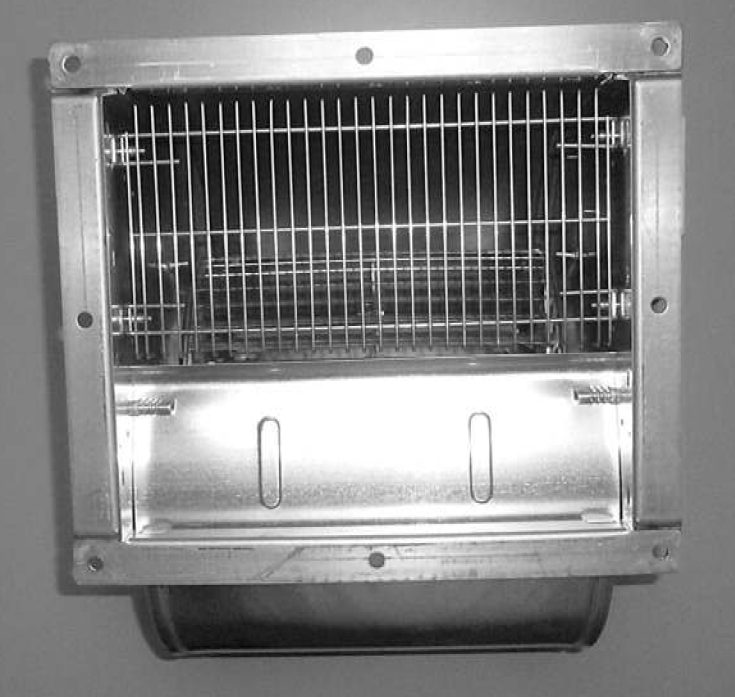

Quando la bocca di mandata resta libera o accessibile, la griglia di protezione impedisce il contatto con la girante in movimento e l’ingresso di oggetti. È fissata direttamente alle fiancate della coclea tramite inserti filettati già predisposti.
Caratteristiche tecniche
Dati del catalogo accessori Nicotra Gebhardt.
Montaggio
Le indicazioni principali per un’installazione corretta.

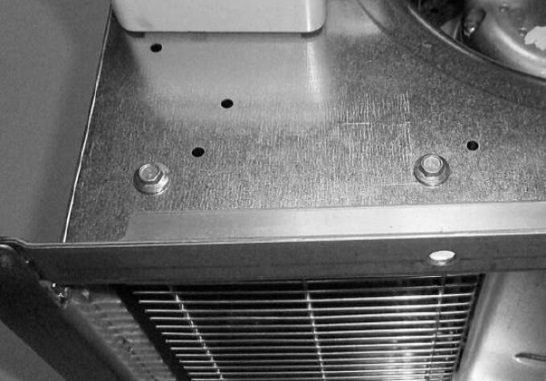

- Fissare la griglia con quattro viti M5, utilizzando i due fori Ø 6 presenti su ogni fiancata, a circa 40–45 mm dal filo bocca.
- Per le taglie da 12/12 a 18/18 un quinto inserto filettato M5 consente il fissaggio al dorso: eseguire prima un foro Ø 6 sul dorso nella posizione indicata (quote E ed F in tabella).
Foto
Tocca una foto per ingrandirla.

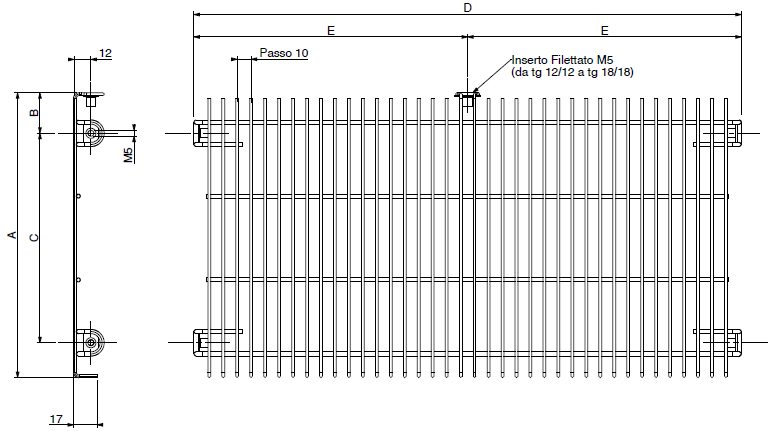

Disegni tecnici
Le quote corrispondono alle colonne delle tabelle qui sotto.
Codici e dimensioni
Misure in millimetri. Scorri la tabella in orizzontale sul telefono.
| Taglia | Codice | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| 7/7 | R722N6 | 125 | 25 | 75 | 230 | – | – |
| 9/7 | R722N7 | 150 | 25 | 100 | 230 | – | – |
| 9/9 | R722N8 | 150 | 25 | 100 | 296 | – | – |
| 10/8 | R722N9 | 168 | 25 | 118 | 263 | – | – |
| 10/10 | R722P0 | 168 | 25 | 118 | 329 | – | – |
| 12/9 | R722P1 | 200 | 25 | 150 | 307 | – | – |
| 12/12 | R722P2 | 204 | 29 | 150 | 393 | 196,5 | 45 |
| 15/11 | R722P3 | 241 | 31 | 185 | 371 | 185,5 | 45 |
| 15/15 | R722P4 | 241 | 31 | 185 | 469 | 234,5 | 45 |
| 18/13 | R722P5 | 296 | 31 | 240 | 427 | 213,5 | 40 |
| 18/18 | R722P6 | 296 | 31 | 240 | 554 | 277 | 40 |
E ed F: posizione della foratura sulla coclea per il fissaggio del 5° inserto filettato.
Fonte: catalogo accessori Nicotra Gebhardt per ventilatori centrifughi a doppia aspirazione serie AT, DD, DDM, DDMP (rev. 03, 12/2019). Dati soggetti a modifiche del produttore.
